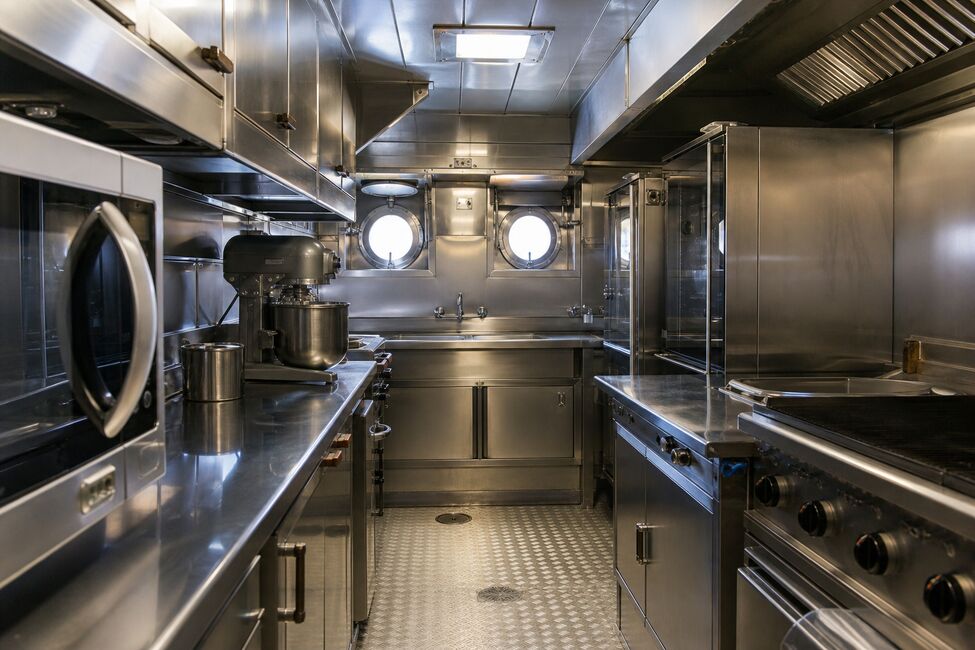

Особенности подключения камбузного оборудования к судовым сетям (220, 380, 440 В)
Подключение камбузного оборудования к судовым электрическим сетям — задача, которая принципиально отличается от аналогичной работы на берегу. Судовая сеть работает без нулевого проводника, допускает значительные колебания напряжения и частоты, подвержена вибрации, влаге и солевому воздействию. Ошибка при подключении здесь приводит не просто к выходу техники из строя, а к риску для безопасности всего судна: короткое замыкание в камбузе может обесточить жизненно важные системы или вызвать пожар в замкнутом пространстве.
На практике большинство проблем с камбузным оборудованием на судне связано не с качеством самих аппаратов, а с некорректным подключением к бортовой сети. Неверно выбранное сечение кабеля, отсутствие защиты от пиковых токов, несоблюдение требований к заземлению и игнорирование особенностей трёхфазной сети без нуля — всё это приводит к перегреву, нестабильной работе и преждевременному износу. Ниже — подробный разбор того, как правильно организовать электроснабжение камбузного оборудования с учётом реальных условий морской эксплуатации.
Чем судовая электрическая сеть отличается от береговой
- Отсутствие нулевого проводника
Это главное отличие, которое влияет на всю схему подключения. Береговая сеть 380 В имеет четыре провода: три фазы и ноль. Судовая сеть — только три фазы без нуля. Это означает, что однофазное оборудование на 220 В не может быть подключено напрямую между фазой и нулем, потому что нуля просто нет. Для получения 220 В используются понижающие трансформаторы или подключение между фазой и корпусом судна, что требует строгого соблюдения правил безопасности. - Колебания напряжения и частоты
Береговая сеть держит стабильные 220/380 В с частотой 50 Гц. Судовая сеть зависит от работы генераторов и может колебаться в пределах ±10% по напряжению и ±5% по частоте. При переключении генераторов, запуске мощных потребителей или изменении нагрузки возможны кратковременные провалы и скачки. Камбузное оборудование должно быть рассчитано на такие отклонения. - Несколько стандартов напряжения на одном судне
На крупных судах одновременно присутствуют сети 220, 380 и 440 В. Освещение и маломощные потребители работают от 220 В, основное силовое оборудование — от 380 или 440 В. Камбуз может быть запитан от любой из этих сетей в зависимости от проекта судна. Подключение аппарата к неверному напряжению — одна из самых частых и дорогих ошибок. - Изолированная нейтраль
Судовые сети обычно работают с изолированной нейтралью, что означает отсутствие прямого соединения между токоведущими частями и корпусом судна. Это повышает безопасность при одиночном замыкании на корпус, но требует специальных методов контроля изоляции и защиты от двойных замыканий. - Агрессивная среда эксплуатации
Влажность, соляной аэрозоль, вибрация и перепады температуры влияют на состояние кабельных соединений, контактных групп и изоляционных материалов. То, что на берегу служит годами, в морских условиях может выйти из строя за несколько месяцев. Все элементы подключения должны быть рассчитаны на морское исполнение.
Напряжение 220 В: что подключается и как
- Однофазные потребители малой и средней мощности
К сети 220 В на судне обычно подключаются маломощные камбузные аппараты: подогреватели тарелок, небольшие мармиты, одноконфорочные плиты и вспомогательное оборудование. Питание осуществляется через понижающий трансформатор 380/220 В или от отдельной однофазной секции распределительного щита. - Получение 220 В из трёхфазной сети без нуля
Поскольку нулевой проводник отсутствует, 220 В получают одним из двух способов: через разделительный трансформатор или подключением между одной фазой и заземлённым корпусом судна. Второй способ допустим только при соблюдении строгих требований к заземлению и контролю изоляции. Неправильное подключение создаёт риск поражения током. - Ограничения по мощности
Однофазная сеть 220 В на судне обычно ограничена по мощности. Подключение мощного теплового оборудования (варочных котлов, многоконфорочных плит) к этой сети может вызвать перегрузку кабельной трассы и срабатывание защитной автоматики. Для мощных потребителей всегда используется трёхфазная сеть 380 или 440 В. - Контроль симметрии нагрузки
При распределении однофазных потребителей по фазам трёхфазной сети важно соблюдать баланс. Перекос нагрузки между фазами приводит к перегреву генератора и нестабильному напряжению. Камбуз, как крупный потребитель, должен быть равномерно распределён по всем трём фазам.
Напряжение 380 В: основной стандарт для теплового оборудования
- Трёхфазное подключение без нуля
Большинство камбузного теплового оборудования — варочные котлы, плиты, сковороды, жарочные шкафы — рассчитано на трёхфазное питание 380 В. Подключение выполняется тремя фазными проводами и заземляющим проводником. Нулевой провод не используется, что упрощает кабельную трассу, но требует точного соблюдения схемы соединения обмоток нагревательных элементов. - Схема «звезда» и «треугольник»
Нагревательные элементы камбузного оборудования могут быть соединены по схеме «звезда» (каждый ТЭН между фазой и общей точкой) или «треугольник» (каждый ТЭН между двумя фазами). Для сети 380 В без нуля схема «треугольник» обычно предпочтительнее, потому что каждый ТЭН получает полное линейное напряжение. Ошибка в схеме соединения приводит к недогреву или перегоранию элементов. - Пусковые токи и нагрузка на генератор
При одновременном включении нескольких мощных потребителей в камбузе суммарный пусковой ток может превысить возможности судового генератора. Это вызывает просадку напряжения и срабатывание защиты. Для предотвращения таких ситуаций мощное оборудование подключается через устройства плавного пуска или запускается последовательно с интервалом в несколько секунд. - Сечение кабеля и длина трассы
Судовые кабельные трассы часто длиннее береговых, потому что распределительный щит может находиться на другой палубе. Чем длиннее кабель, тем выше падение напряжения и тем больше должно быть сечение. Расчёт сечения выполняется с учётом номинального тока, длины трассы и допустимого падения напряжения, которое для камбузного оборудования не должно превышать 5%. - Защитная автоматика
Каждый камбузный аппарат должен быть подключён через отдельный автоматический выключатель с тепловым и электромагнитным расцепителем. Номинал автомата подбирается по рабочему току аппарата с учётом пусковых бросков. Использование общих автоматов на несколько потребителей затрудняет локализацию неисправностей и повышает риск каскадного отключения.
Напряжение 440 В: особенности и ограничения
- Сеть 440 В распространена на крупных морских судах
Многие океанские суда используют сеть 440 В, 60 Гц как основной стандарт силового электроснабжения. Это связано с международными требованиями и совместимостью с оборудованием зарубежных производителей. Камбузная техника для таких судов должна быть рассчитана именно на 440 В, а не на 380 В. - Подключение оборудования 380 В к сети 440 В недопустимо без трансформатора
Разница в 60 В кажется небольшой, но для нагревательных элементов это означает увеличение мощности на 30–35% и быстрый перегрев. ТЭНы, рассчитанные на 380 В, при подключении к 440 В выходят из строя за несколько недель. Если на судне сеть 440 В, а оборудование рассчитано на 380 В, необходим понижающий трансформатор. - Частота 60 Гц влияет на работу электродвигателей
Если оборудование оснащено вентиляторами, насосами или приводами, рассчитанными на 50 Гц, подключение к сети 60 Гц увеличит скорость вращения на 20%. Это может привести к повышенному шуму, вибрации и ускоренному износу подшипников. Для чисто нагревательного оборудования (ТЭНы) частота не имеет значения, но для электромеханических узлов это критичный параметр. - Изоляция должна соответствовать повышенному напряжению
Кабели, клеммные коробки и соединительные элементы для сети 440 В должны иметь более высокий класс изоляции, чем для 380 В. Использование стандартных береговых комплектующих с изоляцией на 380 В в сети 440 В создаёт риск пробоя и короткого замыкания.
Сравнение судовых сетей и требований к подключению
| Параметр | 220 В | 380 В | 440 В |
|---|---|---|---|
| Тип сети | Однофазная, через трансформатор | Трёхфазная, без нуля | Трёхфазная, без нуля |
| Частота | 50 Гц | 50 Гц | 50 или 60 Гц |
| Основные потребители | Маломощное оборудование, освещение | Тепловое оборудование, котлы, плиты | Мощное силовое оборудование |
| Нулевой провод | Отсутствует, используется трансформатор | Отсутствует | Отсутствует |
| Допустимое отклонение | ±10% | ±10% | ±10% |
| Схема подключения ТЭНов | Параллельная | Звезда или треугольник | Треугольник |
| Класс изоляции кабеля | Стандартный | Повышенный | Усиленный |
Заземление и защита от поражения током
- Корпус судна — основной заземляющий контур
На судне нет отдельного заземляющего контура, как на берегу. Роль заземления выполняет металлический корпус судна. Все нетоковедущие металлические части камбузного оборудования должны быть надёжно соединены с корпусом через заземляющие проводники. Сопротивление цепи заземления должно быть ниже 0.1 Ом. - Двойная изоляция для оборудования в зоне повышенной влажности
Камбуз — одно из самых влажных помещений на судне. Оборудование, расположенное вблизи моечных ванн и зон активного парообразования, должно иметь класс защиты не ниже IP54, а в идеале IP56. Это обеспечивает защиту от брызг и струй воды, которые неизбежны при повседневной работе. - Устройства защитного отключения
Для камбузных цепей рекомендуется установка дифференциальных реле, которые отключают питание при утечке тока на корпус. В условиях изолированной нейтрали стандартные УЗО берегового типа могут не работать корректно, поэтому используются специальные судовые реле контроля изоляции. - Контроль изоляции — обязательная процедура
Перед вводом оборудования в эксплуатацию и периодически в процессе службы измеряется сопротивление изоляции токоведущих частей относительно корпуса. Для ТЭНов и силовых цепей минимальное допустимое значение — 2 МОм. Измерение проводится мегомметром при отключённом питании. Снижение сопротивления ниже нормы — сигнал для немедленного вывода аппарата из работы. - Защита от коррозии контактов
Соляной аэрозоль ускоряет окисление контактных соединений. Клеммные коробки, разъёмы и болтовые соединения должны быть защищены антикоррозионными составами или герметичными кожухами. Периодический осмотр и зачистка контактов — часть планового обслуживания камбузного электрооборудования.
Кабельные трассы и прокладка на судне
- Используются только судовые кабели
Береговые кабели типа ВВГ или NYM не подходят для судовой прокладки. Судовые кабели имеют оболочку, стойкую к соли, влаге, маслу и вибрации, а также не распространяют горение. Маркировка кабеля должна подтверждать его допуск к использованию на морских судах. - Прокладка вдали от источников тепла и пара
Кабельные трассы в камбузе не должны проходить в непосредственной близости от варочных котлов, плит и паровых магистралей. Длительное воздействие высокой температуры разрушает изоляцию и сокращает срок службы кабеля. Минимальное расстояние от источников тепла — не менее 50 см, а при невозможности соблюдения — использование термостойких кабельных каналов. - Крепление с учётом вибрации и качки
Кабели на судне крепятся с меньшими интервалами, чем на берегу, чтобы исключить провисание и перетирание при вибрации. Используются металлические скобы и кабельные лотки с антикоррозионным покрытием. В местах прохода через переборки устанавливаются герметичные кабельные вводы. - Маркировка и документация трасс
Каждая кабельная трасса должна быть промаркирована с указанием потребителя, сечения, напряжения и номера цепи. Это упрощает поиск неисправностей и обслуживание. На судне, где электрическая сеть обслуживается ограниченным составом, понятная маркировка экономит часы при аварийных ситуациях.
Коммутация и распределение нагрузки в камбузе
- Камбузный щит — отдельная секция главного распределительного устройства
Всё камбузное оборудование запитывается от выделенной секции щита с собственными автоматами и приборами учёта. Это позволяет контролировать потребление, быстро локализовать неисправности и отключать камбуз при необходимости без влияния на другие судовые системы. - Последовательность включения мощных потребителей
Одновременный запуск всех камбузных аппаратов создаёт пиковую нагрузку, которая может превысить мощность генератора. На практике сначала включаются варочные котлы и плиты, затем шкафы и сковороды, и в последнюю очередь — вспомогательное оборудование. Интервал между включениями — не менее 10–15 секунд. - Резервирование критичных цепей
На крупных судах камбуз может быть запитан от двух независимых генераторов через систему автоматического переключения. Это обеспечивает бесперебойное питание даже при выходе одного генератора из строя. Для камбуза это особенно важно в длительных рейсах, где альтернативного источника питания нет. - Балансировка нагрузки по фазам
Трёхфазное оборудование потребляет равномерно по всем фазам, но однофазные потребители создают дисбаланс. При проектировании камбузной сети однофазные аппараты распределяются по фазам так, чтобы разница в нагрузке не превышала 15–20%. Перекос фаз ведёт к перегреву генератора и снижению его ресурса.
Типичные ошибки при подключении камбузного оборудования
- Подключение аппарата 380 В к сети 440 В без трансформатора
Самая частая и самая дорогая ошибка. ТЭНы перегреваются, изоляция разрушается, аппарат выходит из строя за несколько недель. Перед подключением необходимо сверить паспортные данные оборудования с фактическими параметрами бортовой сети. Если напряжения не совпадают — трансформатор обязателен. - Использование береговых кабелей и комплектующих
Обычные кабели, автоматы и розетки не рассчитаны на вибрацию, влагу и соляной аэрозоль. Они быстро выходят из строя и создают угрозу короткого замыкания. Все элементы электрической цепи должны иметь судовое исполнение и соответствующие сертификаты. - Недостаточное сечение кабеля
Экономия на сечении приводит к перегреву кабельной трассы, падению напряжения на аппарате и снижению его производительности. Варочный котёл, подключённый тонким кабелем, будет набирать температуру на 30–40% дольше, чем должен. Расчёт сечения — обязательный этап проектирования. - Отсутствие индивидуальной защиты для каждого аппарата
Подключение нескольких потребителей на один автомат затрудняет локализацию неисправностей и повышает риск каскадного отключения. Если один аппарат замыкает, весь камбуз обесточивается. Каждый мощный потребитель должен иметь собственный автоматический выключатель. - Игнорирование контроля изоляции
Без регулярных замеров мегомметром ухудшение изоляции остаётся незамеченным до момента пробоя. В условиях влажного камбуза изоляция деградирует быстрее, чем на берегу. Замеры должны проводиться не реже раза в квартал, а после длительных переходов в тропических широтах — чаще. - Неправильная схема соединения ТЭНов
Переключение между «звездой» и «треугольником» без учёта реального напряжения сети приводит к недогреву или перегреву. Если аппарат рассчитан на «звезду» при 380 В, подключение «треугольником» к той же сети подаст на каждый ТЭН 380 В вместо 220 В, что вызовет мгновенный перегрев.
Практические рекомендации перед вводом оборудования в эксплуатацию
- Сверьте паспортные данные аппарата с параметрами бортовой сети
Напряжение, частота, количество фаз, наличие или отсутствие нуля — все эти параметры должны совпадать. Если есть расхождения, до подключения нужно установить трансформатор или преобразователь частоты. Работа с несоответствующими параметрами — гарантия преждевременного выхода из строя. - Выполните расчёт нагрузки на генератор
Суммарная мощность камбузного оборудования не должна превышать 70–80% мощности выделенного генератора с учётом пусковых токов. Если запас меньше, одновременный запуск всех аппаратов может вызвать просадку напряжения и отключение защиты. Расчёт должен учитывать не только камбуз, но и других потребителей на той же секции. - Проведите замеры изоляции до первого включения
После монтажа и подключения, но до подачи напряжения, измерьте сопротивление изоляции всех силовых цепей мегомметром. Минимальное значение — 2 МОм для ТЭНов и силовых кабелей. Если показатель ниже, ищите причину до ввода в эксплуатацию, а не после первого короткого замыкания. - Проверьте заземление каждого аппарата
Сопротивление цепи заземления должно быть ниже 0.1 Ом. Проверка проводится на каждом аппарате отдельно, а не на группе. Слабый контакт в одной точке заземления может сделать весь корпус аппарата токоведущим при пробое изоляции. - Составьте схему подключения и закрепите её на камбузном щите
Актуальная однолинейная схема с указанием всех потребителей, автоматов, сечений и напряжений — обязательный документ для судовой эксплуатации. При смене экипажа или аварийной ситуации эта схема экономит часы на разборку ситуации. Схема должна обновляться при каждом изменении конфигурации. - Назначьте ответственного за электрохозяйство камбуза
На судне это обычно электромеханик или старший механик. Он контролирует состояние подключений, проводит замеры изоляции, следит за балансом нагрузки и координирует ремонт. Без ответственного лица электрическое хозяйство камбуза быстро приходит в неудовлетворительное состояние.
Подключение камбузного оборудования к судовым сетям — это задача, которая не прощает приблизительных решений. Отсутствие нулевого провода, колебания напряжения, агрессивная среда и повышенные требования к безопасности делают судовое электроснабжение принципиально отличным от берегового. Когда каждый аппарат подключён к правильному напряжению, защищён индивидуальной автоматикой, заземлён по нормативу и регулярно проходит контроль изоляции, камбуз работает стабильно, а риск аварийных ситуаций сводится к минимуму на всём протяжении рейса.
