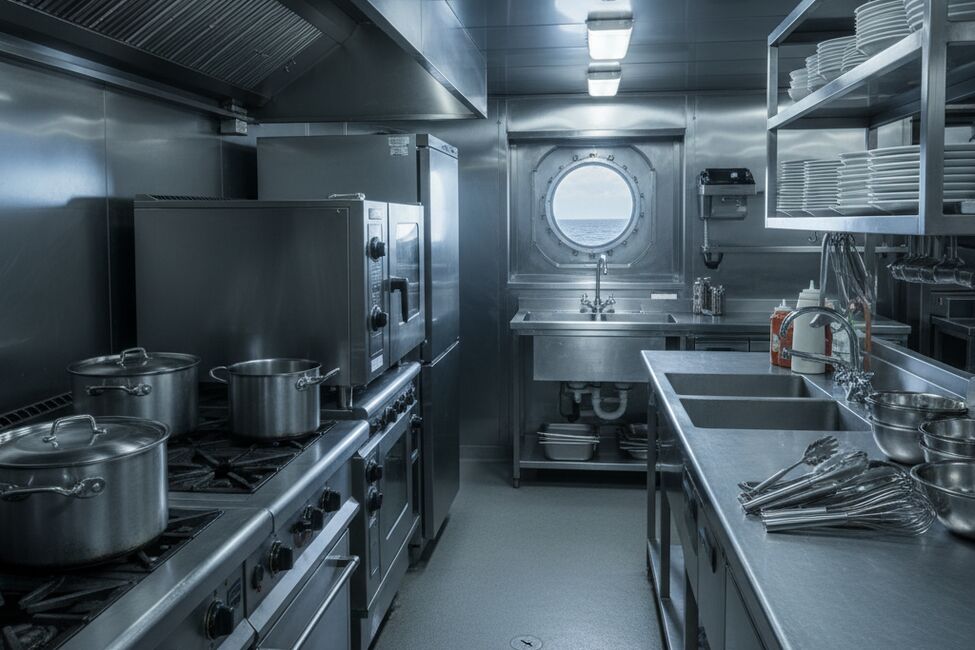

Закон качающейся палубы: что такое «крепление по-штормовому» и почему без него нельзя в море

Представьте себе раскаленную плиту весом в 200 килограммов или котел со ста литрами кипящего бульона. На стационарной кухне это просто тяжелое оборудование. А теперь представьте, что пол под ними — палуба судна — внезапно накренился на 15-20 градусов во время сильной качки. Если оборудование не закреплено, оно превращается в неуправляемый снаряд, способный нанести страшные увечья и разрушения. Именно поэтому в судостроении и оснащении камбузов не существует понятия «просто поставить». Существует только один стандарт — «крепление по-штормовому».

Для человека, не связанного с флотом, эта фраза может звучать как морской жаргон. Но на деле за ней стоит целый комплекс инженерных решений, строгих стандартов и требований морского регистра, направленных на обеспечение главного — безопасности экипажа и самого судна. Установка на камбузе обычного, «сухопутного» оборудования без таких креплений — это не просто нарушение правил, это преступная халатность. В этой статье мы детально разберем, что же представляет собой «крепление по-штормовому», из каких элементов оно состоит, и почему наличие штатных мест для такого крепления является обязательной характеристикой любого профессионального камбузного оборудования.

Что такое «крепление по-штормовому»?

«Крепление по-штормовому» — это система, обеспечивающая жесткую и надежную фиксацию оборудования к палубе (полу) и/или переборкам (стенам) камбуза. Его задача — полностью исключить любое смещение, скольжение или опрокидывание техники во время бортовой и килевой качки, вибрации от работающих двигателей и возможных резких маневров судна.

Эта система состоит из двух неотъемлемых частей: подготовленного фундамента на судне и ответных частей на самом оборудовании.

Фундамент на судне
Оборудование никогда не крепится напрямую к тонкому металлическому настилу палубы. Под каждую единицу техники на стадии строительства или переоборудования судна приваривается специальный фундамент — усиленная рама или площадка из металлического профиля. Именно к этому прочному основанию и будет крепиться оборудование.
Штатные места крепления на оборудовании
Все наше судовое оборудование ТМ «Galley» изначально спроектировано с учетом этого требования. В конструкции его каркаса или опор предусмотрены специальные монтажные отверстия, усиленные пластины или проушины. Эти «штатные места» расположены в строго определенных точках, рассчитанных инженерами для оптимального распределения нагрузки.

Как это работает: основные способы фиксации

Существует несколько основных методов, с помощью которых оборудование «прирастает» к палубе.

Крепление через ножки
Это самый распространенный способ. Ножки оборудования (плиты, котла, стола) имеют специальные «пятки» с отверстиями. Через эти отверстия оборудование жестко прикручивается болтами к заранее подготовленному судовому фундаменту. Иногда для дополнительной надежности ножки еще и обвариваются по периметру.
Крепление к переборкам (стенам)
Высокое и узкое оборудование, такое как шкафы или стеллажи, помимо крепления к палубе, должно дополнительно фиксироваться к стенам. Для этого в верхней части его корпуса предусмотрены специальные кронштейны или монтажные планки. Это предотвращает раскачивание и опрокидывание.
Приварка корпуса
В некоторых случаях, особенно для тяжелого оборудования или на судах, работающих в ледовых условиях с сильной вибрацией, каркас оборудования может быть приварен к палубному фундаменту напрямую. Это обеспечивает максимально возможную жесткость конструкции.

Опасность в море	Последствия для незакрепленного оборудования	Как "штормовое крепление" решает проблему
Бортовая качка	Оборудование начинает скользить по палубе из стороны в сторону	Жесткая фиксация ножек к палубному фундаменту болтами или сваркой
Килевая качка	Высокое оборудование (шкафы, стеллажи) раскачивается и может опрокинуться	Дополнительное крепление верхней части корпуса к переборкам (стенам)
Постоянная вибрация	Крепления постепенно ослабевают, оборудование начинает "гулять"	Использование контргаек, пружинных шайб и периодическая проверка затяжки
Резкий удар волны или маневр	Резкое смещение, падение, обрыв коммуникаций (электричество, вода)	Прочная конструкция креплений, рассчитанная на пиковые динамические нагрузки

Почему нельзя просто «прихватить сваркой» обычное оборудование?

Может возникнуть соблазн сэкономить: купить более дешевое «сухопутное» оборудование и попросить судовых сварщиков «как-нибудь» приварить его к палубе. Это крайне опасный и непрофессиональный подход.

Слабый каркас
Каркасы обычного оборудования не рассчитаны на динамические нагрузки, возникающие при качке и вибрации. Они изготовлены из более тонкого металла. Попытка приварить такой каркас к мощному судовому фундаменту приведет к тому, что со временем он просто разрушится в местах сварки.
Отсутствие точек для распределения нагрузки
Инженеры, проектирующие судовое оборудование, точно рассчитывают, в каких точках корпуса должны быть крепления, чтобы нагрузки от качки распределялись равномерно. У обычного оборудования таких точек нет. Сварка «на глаз» создает точки концентрации напряжения, которые ведут к усталостному разрушению металла.
Несоответствие требованиям Регистра
Ни один инспектор не примет в эксплуатацию камбуз, оснащенный оборудованием без штатных мест крепления. Это прямое нарушение правил безопасности.

Крепление — это только часть системы безопасности

Важно понимать, что «крепление по-штормовому» — это лишь один из элементов, обеспечивающих безопасность на камбузе. Оно всегда работает в связке с другими конструктивными решениями:

Штормовые ограждения и поручни
Даже намертво прикрученная к палубе плита опасна, если с нее может съехать кастрюля с кипятком. Поэтому все тепловое оборудование оснащается специальными ограждениями для посуды.
Замки и фиксаторы
Дверцы жарочных шкафов, крышки сковород, ящики столов — все подвижные элементы должны иметь надежные замки, предотвращающие их самопроизвольное открывание.
Бортики и рейлинги
Все столешницы производственных столов и полки шкафов на судовом оборудовании имеют бортики или ограждения-рейлинги, которые не дают упасть инвентарю, продуктам или посуде.

«Крепление по-штормовому» — это не опция и не дополнительная функция. Это фундаментальный принцип, заложенный в саму конструкцию профессионального камбузного оборудования. Это инженерный ответ на суровые законы физики, которые действуют в открытом море. Выбирая оборудование для судна, в первую очередь необходимо убедиться, что оно имеет штатные, предусмотренные производителем места для крепления к палубе. Это является вашей главной гарантией того, что оборудование спроектировано для работы в морских условиях, прошло все необходимые расчеты на прочность и будет принято в эксплуатацию контролирующими органами. Это гарантия безопасности вашего экипажа и бесперебойной работы вашего судна.
