Камбузное оборудование и вибрация: как демпфирование продлевает жизнь ТЭНам и электронике
Вибрационные нагрузки на судовом камбузе — один из главных скрытых факторов, приводящих к преждевременному выходу из строя нагревательных элементов и электронных блоков управления. Постоянное воздействие низкочастотных колебаний от главного двигателя, дизель-генераторов и гребного вала разрушает структуру нихромовой спирали внутри ТЭНов, вызывает выкрашивание периклазового изолятора и приводит к микротрещинам в паяных соединениях печатных плат. Применение специальных демпфирующих элементов, виброизолирующих опор и усиленного внутреннего крепежа позволяет снизить динамическую нагрузку в разы и обеспечить стабильную работу техники.
В отличие от береговых кухонь, где оборудование находится в статичном состоянии, камбузная техника работает в условиях непрерывной микровибрации, которая накладывается на штормовую качку. Без специальной инженерной защиты стандартные электрические компоненты быстро теряют свои эксплуатационные свойства. Ниже представлен подробный разбор механики воздействия вибрации на узлы оборудования и технологий демпфирования, применяемых в судовом машиностроении.
Механика разрушения ТЭНов и электроники под действием судовой вибрации
- Выкрашивание периклазового изолятора внутри ТЭНа
Внутреннее пространство нагревательного элемента заполнено уплотненным оксидом магния (периклазом), который изолирует нихромовую спираль от внешней металлической трубки. При постоянной вибрации периклазовый порошок начинает перетираться и высыпаться из зоны заделки, образуя воздушные пустоты. В этих местах спираль перегревается и перегорает за считанные часы. - Усталостный разрыв нихромовой нити накала
Находясь в разогретом пластичном состоянии (при температурах до 800 °C), спираль внутри ТЭНа крайне чувствительна к механическим колебаниям. Постоянный изгибающий резонанс приводит к усталости металла, утонению сечения нихромовой проволоки и её последующему обрыву под электрической нагрузкой. - Разрушение паяных швов на печатных платах
Электронные блоки управления пароконвектоматов, плит и посудомоечных машин содержат тяжелые элементы (трансформаторы, реле, радиаторы охлаждения). Под действием циклических вибраций места пайки выводов этих компонентов на плате покрываются сеткой микротрещин, что вызывает плавающие сбои в работе или полный отказ автоматики. - Дребезг контактов и подгорание пусковой арматуры
Вибрация вызывает микроскопическое размыкание подпружиненных контактов силовых контакторов, реле и пакетных переключателей. Возникающая при этом электрическая дуга обугливает контактные площадки, резко увеличивая переходное сопротивление. Это ведет к перегреву клеммников и отгоранию питающих проводов. - Ослабление резьбовых и клеммных соединений
Без использования средств стопорения винтовые зажимы на клеммных колодках плит и котлов самостоятельно отворачиваются от вибрации. Ослабленный контакт начинает нагреваться при протекании высоких токов, расплавляя изоляцию и создавая прямую угрозу короткого замыкания на корпус.
Конструктивные решения для демпфирования и защиты узлов
- Использование резинометаллических виброизолирующих опор

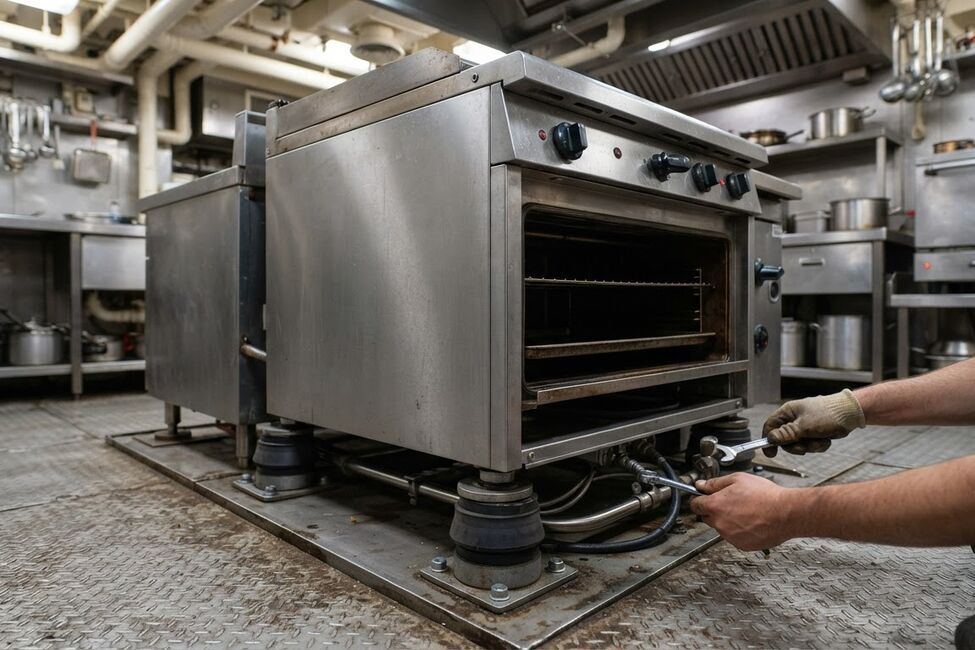

Ножки судовых котлов, плит и шкафов оснащаются встроенными эластомерными демпферами или пружинно-резиновыми амортизаторами. Они воспринимают основную амплитуду колебаний палубы, не передавая низкочастотный гул на внутренний каркас и рабочие емкости оборудования. - Заливка печатных плат защитными компаундами
Электронные модули судового исполнения проходят процедуру конформного лакирования или полной заливки полиуретановыми / силиконовыми компаундами (герметизация). Это жестко фиксирует все радиодетали на плате, полностью исключает влияние вибрации и защищает проводники от влажного соленого воздуха. - Применение гибких термостойких проводов с запасом по длине
Внутренний электромонтаж выполняется многожильным медным проводом в силиконовой или стекловолоконной изоляции. Провода укладываются с компенсационными петлями (слабиной) и фиксируются эластичными хомутами, что исключает их натяжение и перетирание о металлические кромки корпуса. - Установка дополнительных промежуточных опор для ТЭНов
Длинные нагревательные элементы в судовых котлах и духовых шкафах фиксируются специальными виброгасящими скобами по всей своей длине. Это сокращает свободу прогиба трубки ТЭНа и сдвигает собственную резонансную частоту элемента далеко за пределы рабочих частот судовых двигателей. - Использование пружинных шайб и самоконтрящихся гаек
Весь внутренний и внешний крепеж камбузных аппаратов собирается с применением шайб Гровера, тарельчатых пружин или гаек с нейлоновым кольцом. Это исключает самопроизвольное развинчивание узлов при любой продолжительности рейса.
Другие публикации по теме
Сравнение устойчивости оборудования к вибрации
| Параметр / Узел | Стандартное береговое исполнение | Судовое демпфированное исполнение |
|---|---|---|
| Крепление ТЭНов | Фиксация только по концам в гауссах | Промежуточные виброгасящие скобы по длине |
| Плата управления | Открытый текстолит, обычная пайка | Заливка компаундом, фиксация тяжелых деталей |
| Внутренние провода | Одножильные / жесткий жгут впритык | Многожильные гибкие провода с петлями слабины |
| Винтовые соединения | Обычная резьба без стопорения | Шайбы Гровера, самоконтрящиеся гайки |
| Ресурс ТЭНов в море | Быстрый отказ из-за осыпания изолятора | Стабильная работа на протяжении всего ресурса |
Регламент диагностики и обслуживания демпфирующих систем
- Инструментальный контроль сопротивления изоляции мегомметром
Регулярный замер изоляции ТЭНов позволяет вовремя обнаружить начавшийся процесс выкрашивания или отсыревания периклаза из-за микротрещин. Измерение проводится на отключенном аппарате постоянным напряжением 500–1000 В. Значение ниже 2 МОм указывает на необходимость сушки или замены нагревателя. - Протяжка винтовых клемм и силовых контактов
Во время плановых технических осмотров электромеханик проводит контрольную подтяжку всех доступных резьбовых соединений, контакторов и автоматов. Это предотвращает локальный перегрев контактов, вызванный ослаблением зажима от вибрации. - Осмотр состояния резинометаллических амортизаторов
Резиновые втулки и демпферы проверяются на отсутствие масляных подтеков, трещин и следов старения. Разрушенный амортизатор теряет способность гасить колебания и начинает передавать ударные нагрузки прямо на корпус аппарата, что требует его незамедлительной замены. - Замер сопротивления цепи заземления относительно корпуса
Из-за вибрации может нарушаться контакт в точках приварки заземляющих бобышек. Измерение сопротивления между корпусом прибора и корпусом судна прибором контроля заземления должно показывать значение менее 0,1 Ом, гарантируя полную электрическую безопасность экипажа.
Использование демпфирующих систем и специализированного судового исполнения — обязательное условие надежной работы камбуза в длительных рейсах. Защита ТЭНов, электроники и контактных групп от постоянной вибрации предотвращает внезапные аварийные отказы, снижает расходы на ЗИП и гарантирует безопасную эксплуатацию оборудования в любых мореходных условиях.
