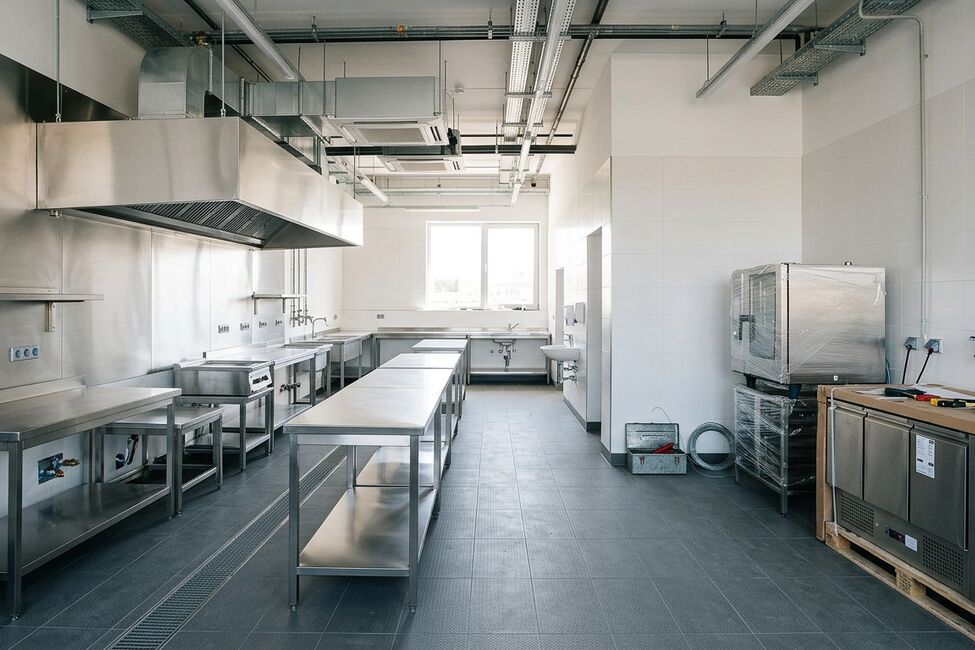

Этап «ноль»: полное руководство по правильным замерам помещения перед заказом технологического оснащения
Представьте ситуацию: вы арендовали идеальное помещение под ресторан. У вас готов блестящий бизнес-план, проработано меню, найден шеф-повар. Вы открываете каталог технологического оснащения, выбираете самые лучшие позиции, оплачиваете счет и ждете доставку. Но в день монтажа наступает катастрофа. Выясняется, что приобретенный аппарат не проходит в дверной проем, гастрономическая линия упирается в несущую колонну, а слив для ванны находится в трех метрах от фактического расположения трубы канализации. Запуск заведения срывается, вы теряете деньги на возвратах, переделках и простое.
Эта история повторяется из года в год на сотнях объектов общественного питания. Причина всегда одна — игнорирование или халатное отношение к этапу «ноль». Этап «ноль» — это доскональный, профессиональный и безжалостно точный замер каждого сантиметра вашего будущего производства. В этой статье мы разберем всю анатомию правильного замера, чтобы вы смогли избежать фатальных ошибок, сберечь бюджет и нервные клетки.
Почему рулетки и листочка в клетку недостаточно
Ошибочно полагать, что замер помещения сводится к вычислению площади по формуле «длина умножить на ширину». Профессиональная кухня — это сложнейший инженерный организм, где пересекаются вода, электричество, пар, мощные потоки воздуха и пути движения десятков людей. Прямоугольник на бумаге никогда не отражает реальной картины.
Настоящий замер учитывает трехмерное пространство, наличие невидимых препятствий, кривизну поверхностей и логистику здания в целом. Вы должны мыслить не площадями, а объемами и траекториями. Только такой подход гарантирует, что выбранная техника встанет на свое место идеально, как деталь в дорогом часовом механизме.
Подготовка к работе: арсенал замерщика
Перед тем как переступить порог объекта, необходимо вооружиться правильными инструментами. Глазомер и шаги здесь не работают. От точности ваших данных будет зависеть расстановка аппаратов стоимостью в сотни тысяч рублей.
Обязательные инструменты для работы на объекте
- Лазерный дальномер
Незаменимый прибор для отбивки больших расстояний от стены до стены. Он исключает провисание ленты и дает точность до миллиметра. - Классическая строительная рулетка
Она потребуется для измерения ниш, выступов, труб и других небольших деталей, где лазеру не за что «зацепиться». - Строительный уровень и отвес
Критически важные инструменты для проверки уклонов пола и завала стен. Отклонение стены по вертикали может сделать невозможной установку линии вплотную к ней. - Фотокамера или смартфон с хорошей оптикой
Каждый узел, каждый счетчик, каждую вентиляционную шахту необходимо сфотографировать с разных ракурсов. Фотографии спасут вас, когда при проектировании возникнут спорные вопросы. - План БТИ или архитектурный проект
Основа, на которую вы будете наносить фактические данные. Никогда не доверяйте цифрам в документах слепо — всегда перемеряйте их по факту.
Логистика доставки: путь от машины до цеха
Самая обидная ошибка — это когда аппарат идеально встает на плане кухни, но физически не может попасть внутрь здания. Процесс замера начинается задолго до кухонных дверей — он начинается на улице.
Зоны повышенного внимания при планировании логистики
- Разгрузочный пандус и входные двери
Необходимо измерить ширину и высоту всех уличных дверей при максимально открытых створках. Учитывайте выступающие дверные ручки, доводчики и пороги. - Коридоры и углы поворотов
Узкий коридор — это полбеды. Настоящая проблема — это поворот под прямым углом в узком коридоре. Если вы планируете заносить габаритную цельносварную конструкцию, убедитесь, что радиус поворота позволит ее развернуть. - Грузовые и пассажирские лифты
Замерьте ширину раскрытия дверей лифта, а также глубину, ширину и высоту самой кабины. Обратите внимание на диагональ кабины — иногда длинные предметы можно занести только под наклоном. - Лестничные марши
Если лифта нет, измеряйте ширину лестницы, высоту перил и размеры лестничных площадок. Хватит ли места грузчикам, чтобы развернуться с массивным аппаратом в руках?
Геометрия пространства: стены, полы и потолки
Идеально ровных помещений не существует. Даже в новостройках премиум-класса стены имеют кривизну, а углы редко составляют ровно девяносто градусов. При проектировании непрерывных линий эти погрешности накапливаются и приводят к серьезным нестыковкам.
Особенности замера архитектурных элементов
- Завал стен и углы
Измеряйте помещение по диагоналям. Если диагонали не равны, значит, помещение имеет форму ромба или трапеции. Установка прямоугольных столов в таком помещении оставит клиновидные зазоры у стен, в которых будет скапливаться грязь. - Плинтусы, галтели и короба
Любой выступ у пола не позволит придвинуть технику вплотную к стене. Измеряйте высоту и глубину всех плинтусов, а также выступающих труб отопления и подоконников. - Уклоны пола
На пищевых производствах полы часто делают с уклоном к сливным трапам. Измерьте перепады высот. Техника должна стоять строго горизонтально, и вам нужно знать, хватит ли длины регулируемых опор, чтобы компенсировать этот уклон. - Высота потолков и балок
Замеряйте расстояние от чистового пола до потолка, а также до самых низких точек свисающих балок, вентиляционных коробов и светильников. Это критично для размещения высоких стеллажей и вытяжных зонтов.
| Объект замера | Подход дилетанта | Экспертный подход |
|---|---|---|
| Стены помещения | Измеряет длину стен по полу, считая углы прямыми. | Снимает размеры по полу, на уровне пояса и под потолком. Проверяет диагонали и вертикальный отвес стен. Учитывает все выступы и колонны. |
| Дверные проемы | Записывает номинальную ширину двери из проекта. | Измеряет фактический проем с открытым полотном, учитывая толщину дверных петель, выпирающие ручки и верхние доводчики. |
| Инженерные сети | Смотрит, где примерно из стены торчит труба или провод. | Фиксирует точные координаты каждого вывода (от угла и от пола). Учитывает диаметр труб, расположение ревизионных люков и электрощитков. |
| Покрытие пола | Считает пол ровной горизонтальной поверхностью. | Промеряет уклоны к трапам. Оценивает несущую способность покрытия для установки тяжеловесных аппаратов. |
Инженерные сети: кровеносная система производства
Техника на профессиональной кухне не работает автономно. Ей требуются большие мощности электричества, вода, канализация и мощная вытяжка. Ошибки в привязке к коммуникациям обходятся дороже всего, так как требуют демонтажа полов или стен.
Правила фиксации инженерных коммуникаций
- Водоснабжение и канализация
Зафиксируйте точное расположение выходов холодной и горячей воды, а также точек слива. Обязательно укажите высоту выводов от пола. Помните, что вода в канализацию уходит самотеком, поэтому слив аппарата должен находиться выше точки входа в канализационную трубу. В противном случае потребуются дополнительные насосы. - Электрические мощности
Отметьте расположение силовых щитов, розеток и выводов кабеля. Укажите тип питания (однофазное или трехфазное). Если розетки уже установлены, проверьте их высоту — они не должны оказаться за глухими задними стенками тяжелых аппаратов, доступ к которым невозможен. - Вентиляция
Определите расположение вытяжных отверстий в стенах или потолке, их сечение и пропускную способность. Вытяжные зонты должны располагаться строго над источниками тепла, поэтому привязка горячего цеха к вентиляционной шахте — задача первостепенной важности. - Отопление и кондиционирование
Радиаторы отопления — частая проблема. Они съедают полезную глубину помещения. Отметьте все радиаторы, трубы отопления и настенные блоки кондиционеров, указав их габариты и отступы от стен.
Зонирование и эргономика пространства
Правильный замер помогает не только расставить аппараты, но и обеспечить комфортную работу персоналу. Нужно учитывать так называемые «зоны обслуживания» — пространство, необходимое для открытия дверей, загрузки сырья и прохода людей.
Особенности планирования эргономики
- Радиусы открытия дверей
Отметьте на плане, в какую сторону и на какое расстояние открываются двери каждого аппарата. Если две двери будут открываться навстречу друг другу, повара будут постоянно сталкиваться. - Ширина проходов
Замерьте расстояния между будущими линиями. Проходы должны обеспечивать свободное перемещение персонала с горячими гастроемкостями, а также позволять разворачивать технологические тележки. Узкие проходы — прямая причина травматизма на производстве. - Зоны технического обслуживания
Для ремонта и профилактики любого аппарата требуется место. Инженер сервисной службы должен иметь возможность подойти к задней или боковой панели, снять крышку и произвести ремонт. Если техника установлена в глухую нишу, для замены одной детали придется разбирать половину цеха.
Финальная проверка и фиксация данных
После того как все размеры сняты, не спешите покидать объект. Проведите финальную сверку. Сядьте в центре помещения и визуально сопоставьте ваш чертеж с реальностью. Задайте себе вопросы: не забыли ли вы про тот небольшой короб в углу? Учли ли высоту подоконника? Точно ли замерили расстояние между вентиляционными трубами на потолке?
Все данные должны быть оформлены в чистовой чертеж (обмерочный план) с четкими и понятными привязками. Именно этот документ станет отправной точкой для проектировщиков. Чем точнее и подробнее будет ваш этап «ноль», тем быстрее, дешевле и успешнее пройдет этап запуска всего предприятия.
Проектирование и оснащение пищевого производства — это не та сфера, где можно полагаться на удачу. Это строгий инженерный расчет, помноженный на знание технологических процессов. Подходите к замерам с максимальной педантичностью, и ваша кухня будет работать без перебоев, принося стабильную прибыль вашему бизнесу.
