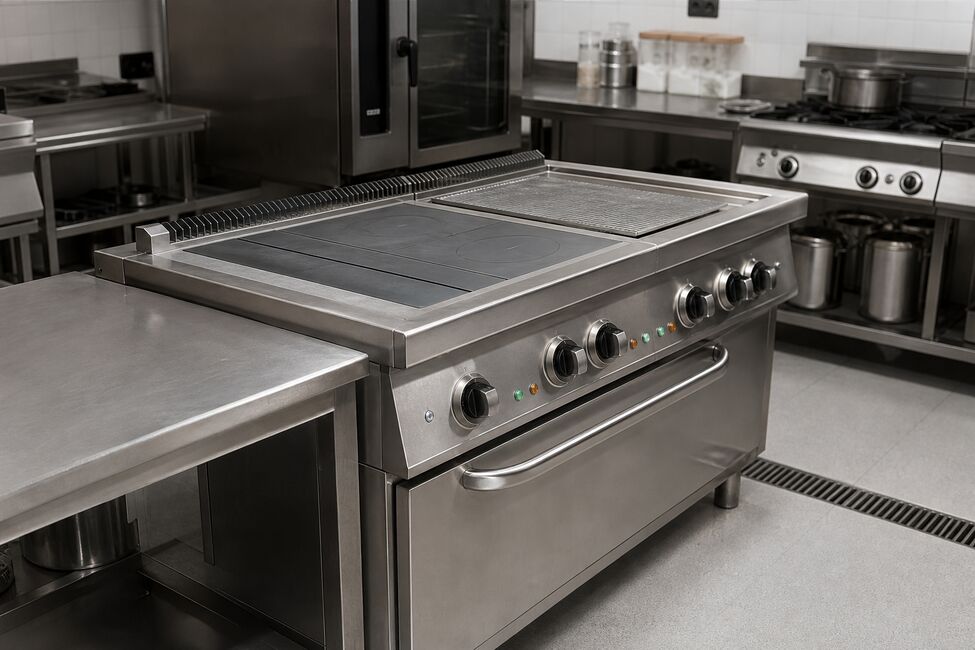

Электрическая плита с духовым шкафом: когда комбинированный формат экономит место и деньги

Проектирование горячего цеха на предприятиях общественного питания требует рационального использования каждого квадратного метра полезной площади и строгого контроля за распределением электрической мощности. Комбинированное тепловое оборудование, объединяющее варочную поверхность и жарочный шкаф в едином моноблочном корпусе, предоставляет инженерам-технологам оптимальное пространственное и финансовое решение. В данной статье детально рассматриваются конструктивные достоинства такого формата, схемы экономии капитальных затрат на инженерные сети, требования к электротехническому обслуживанию и регламенты безопасной эксплуатации на промышленных пищеблоках.

Архитектурная оптимизация пространства и бюджета проекта

При оснащении производственных помещений столовых, ресторанов, больниц и учебных заведений главный приоритет отдается высокой плотности расстановки технологических линий без нарушения санитарно-эпидемиологических норм (СанПиН) и правил охраны труда. Установка двух раздельных единиц оборудования — настольной или напольной плиты на подставке и автономного духового шкафа — неизбежно увеличивает пятно застройки и требует дополнительного запаса по периметру для проходов персонала.

Сокращение занимаемой площади пола (Footprint)
Моноблочная конструкция объединяет две ключевые технологические зоны по вертикали, занимая ровно ту площадь, которая необходима для расположения верхнего варочного настила. Это позволяет высвободить от 1,2 до 2,5 квадратных метров производственной зоны, что критически важно для малых и средних горячих цехов. Освободившееся пространство можно отвести под холодильные столы, производственные тумбы или технологические нейтральные модули.
Минимизация затрат на подвод инженерных коммуникаций
Подключение комбинированного агрегата требует прокладки всего одного силового кабеля рассчитанного сечения и установки единого щита автоматического выключателя с устройством защитного отключения (УЗО). В случае раздельного монтажа подводится две независимые линии электроснабжения с собственными силовыми розетками или кабельными вводами, что увеличивает смету на электромонтажные работы и стоимость кабельно-проводниковой продукции в два раза.
Оптимизация системы локальной вытяжной вентиляции
Все источаемые в процессе жарки, варки и запекания паровоздушные смеси сосредоточены в одной проекционной зоне. Это позволяет ограничиться установкой одного островного или пристенного вентиляционного зонта над кухонным блоком. Уменьшаются суммарные объемы прокачиваемого воздуха, снижается необходимая мощность вытяжных вентиляторов и упрощается распределительная сеть воздуховодов.
Снижение капитальных расходов на закупку несущих конструкций
Покупка моноблока обходится ощутимо дешевле, чем приобретение плиты без духового отсека, специальной усиленной металлической подставки или подстолья под нее и отдельного жарочно-пекарского шкафа. Экономия бюджета достигается за счет унификации несущей рамы, единого внешнего облицовочного каркаса из нержавеющей стали и общих элементов жесткости.

Теплотехнические особенности и конструктивная эргономика

Конструктив комбинированного оборудования разработан с учетом высокой интенсивности ежедневных эксплуатационных нагрузок. Варочная поверхность состоит из чугунных или стальных конфорок образующих сплошной настил или раздельные нагревательные зоны, под которыми располагается изолированная духовая камера с автономным управлением.

Термическая развязка между рабочими зонами
Наличие качественного базальтового или минераловатного утеплителя толщиной не менее 50 мм между варочным настилом и верхней стенкой духового шкафа предотвращает взаимное тепловое влияние. Верхние конфорки могут работать на максимальной мощности, в то время как в нижней камере поддерживается низкотемпературное томление или выдержка готовности.
Конструкция плоской настильной поверхности
Конфорки формируют единую ровную плоскость, что позволяет оператору легко перемещать тяжелые котлы, наплитную посуду и сотейники большого объема без подъема. Это снижает физическую нагрузку на персонал, сводит к минимуму риски пролива горячих жидкостей и повышает общую безопасность на производстве.
Многоступенчатая регулировка мощности
Плиты оснащаются многопозиционными ступенчатыми переключателями, которые изменяют схему коммутации ТЭНов (последовательное, параллельное или смешанное включение). Данное решение обеспечивает ступенчатый контроль нагрева поверхности и духовки, позволяя строго выдерживать технологический регламент блюд.
Теплоизоляционный барьер духовой камеры
Дверца жарочного шкафа имеет двухслойную или трехслойную структуру с термостойким силиконовым уплотнителем по всему периметру прилегания. Плотный прижим предотвращает утечку горячего воздуха, снижая нагрузку на кондиционирование помещения цеха и гарантируя равномерный выпечной результат без сырых зон.

Параметр сравнения	Комбинированная плита с духовым шкафом	Раздельный комплект (Плита на подставке + Жарочный шкаф)
Площадь застройки (Footprint)	Минимальная (одно место установки)	Увеличенная на 60—100%
Точки подключения электросети	1 трехфазный кабельный ввод	2 независимых кабельных ввода
Потребность в вытяжных зонтах	1 вентиляционный зонт	1 широкая вытяжная группа или 2 зонта
Затраты на монтаж и пусконаладку	Низкие, быстрый ввод в строй	Повышенные (удвоенный объем работ)
Удобство технического обслуживания	Централизованный доступ к клеммам	Рассредоточенные сервисные зоны
Механическая устойчивость	Высокая за счет низкого центра тяжести	Зависит от конструкции подставки

Электротехнические нормы, заземление и пусконаладка

Для гарантированной безопасной работы оборудования и сохранения заводских гарантийных обязательств ввод в эксплуатацию комбинированных устройств должен выполняться квалифицированным персоналом с соблюдением норм ПУЭ (Правила устройства электроустановок) и ГОСТ. Высокая суммарная установленная мощность требует регулярного аудита состояния изоляции и качества подключений.

Контроль сопротивления изоляции ТЭНов
Перед первым пуском и в ходе планово-предупредительных ремонтов выполняется проверка изоляции нагревательных элементов с помощью мегаомметра при испытательном напряжении 500—1000 В постоянного тока. Показатель сопротивления изоляции должен составлять не менее 2 МОм. При выявлении пониженного сопротивления из-за впитывания влаги нагревателями требуется сушка оборудования на минимальной мощности.
Измерение переходного сопротивления контура заземления
Корпус оборудования обязан надежно соединяться с цеховой магистралью заземления через специальный защитный зажим. Сопротивление между заземляющим болтом и любой доступной металлической поверхностью не должно превышать 0,1 Ом. Эксплуатация техники без надежного заземления категорически запрещена.
Подготовка и контроль качества воды
В случае использования духовых шкафов с функцией пароувлажнения критически важно отслеживать физико-химический состав поступающей воды. При показателе общей жесткости выше 7°dH (около 2,5 ммоль/л) обязательна интеграция водоумягчителя катионитового типа. Это защитит ТЭНы парогенерации от быстрого обрастания карбонатной накипью и перегрева.
Точная калибровка капиллярных терморегуляторо
Для правильного поддержания температуры в духовом шкафу производится юстировка термостата. Контроль выполняют в двух базовых точках: при 0°C (смесь водопроводной воды и мелкодробленого льда) и при 100°C (кипящая дистиллированная вода). Это устраняет погрешности датчиков и гарантирует точное соответствие фактической температуры значениям на шкале управления.

Организация технологических процессов на комбинированном оборудовании

Совмещение двух способов кулинарной обработки на однотипной площади меняет динамику работы кухонной бригады. Комбинированный агрегат превращается в полноценный технологический остров, позволяющий повару выполнять широкий спектр операций без смены рабочего места.

Параллельное проведение разнородных кулинарных операций
Верхняя панель задействуется для отваривания гарниров, пассеровки овощей или приготовления соусов в наплитной посуде, пока в нижнем жарочном отсеке запекается мясо, птица или выпекаются хлебобулочные изделия на противнях. Это сокращает длительность технологического цикла приготовления комплексных обедов на 30—40%.
Использование остаточного тепла варочного настила
Массивные чугунные конфорки благодаря большой удельной теплоемкости долго удерживают температуру после отключения электропитания. Это остаточное тепло успешно применяется для «доведения» крупеник, томления первых блюд или поддержания температуры соусов в режиме мармита без расхода электроэнергии.
Стандартизация используемой гастронормированной тары
Внутренние направляющие духовых шкафов унифицированы под международный формат гастроемкостей GN 1/1 или GN 2/1 (а также под стандартные пекарские противни 530х470 мм). Это дает возможность перемещать полуфабрикаты из холодильного оборудования в жарочную камеру без перекладывания продуктов.
Оптимизация маршрутов перемещения персонала
Концентрация технологических операций в одной точке сводит к минимуму ненужные передвижения повара по кухне. Снижается хаотический трафик в горячем цехе, уменьшается риск столкновений сотрудников с горячим инвентарем и улучшается общая эргономика труда согласно стандартам 5S.

Регламентное обслуживание и профилактика отказа ТЭНов

Для предотвращения внеплановых остановок оборудования на предприятии должен действовать график планово-предупредительного ремонта (ППР). Небрежная очистка или игнорирование периодической протяжки электроконтактов приводит к отгоранию проводов, межфазному короткому замыканию и дорогостоящему простою.

Инспекция силовой контактной группы и пакетированных переключателей
Каждые три месяца необходима проверка состояния клеммников, силовых проводов и контактов переключателей. При высоких токовых нагрузках винтовые зажимы ослабевают из-за температурных расширений металла, что приводит к нагреву соединений, подгоранию изоляции и выходу из строя внутренних коммутаторов.
Очистка воздуховодов и вентиляционных зазоров от жирового нагара
Входные и выходные жалюзи вентиляции электроотсеков должны регулярно очищаться от жировых отложений и пыли. Забитые решетки нарушают охлаждение органов управления, что вызывает преждевременное срабатывание и выход из строя аварийных термоограничителей.
Проверка уплотнителей двери и геометрии шарнирных петель
Уплотнительная резинка духовки со временем теряет эластичность или подвергается механическим повреждениям. Потеря герметичности приводит к выходу горячего воздуха наружу, прогоранию ручек управления, расположенных над дверью, и перерасходу электроэнергии.
Диагностика системы аварийного термоотключения
Аварийный термостат предотвращает критический перегрев сухих конфорок и духовой камеры при отказе рабочего терморегулятора. При проведении ТО проверяется четкость срабатывания биметаллической пластины или датчика при превышении заданного порога безопасности.

Выбор комбинированной электрической плиты с духовым шкафом — это инженерно обоснованное решение, позволяющее сократить капитальные затраты на стадии проектирования пищеблока и максимально эффективно задействовать производственные площади. Соблюдение правил электромонтажа, регулярный контроль сопротивления изоляции и своевременное техническое обслуживание гарантируют непрерывность технологических процессов и низкие эксплуатационные расходы на протяжении всего жизненного цикла оборудования.
