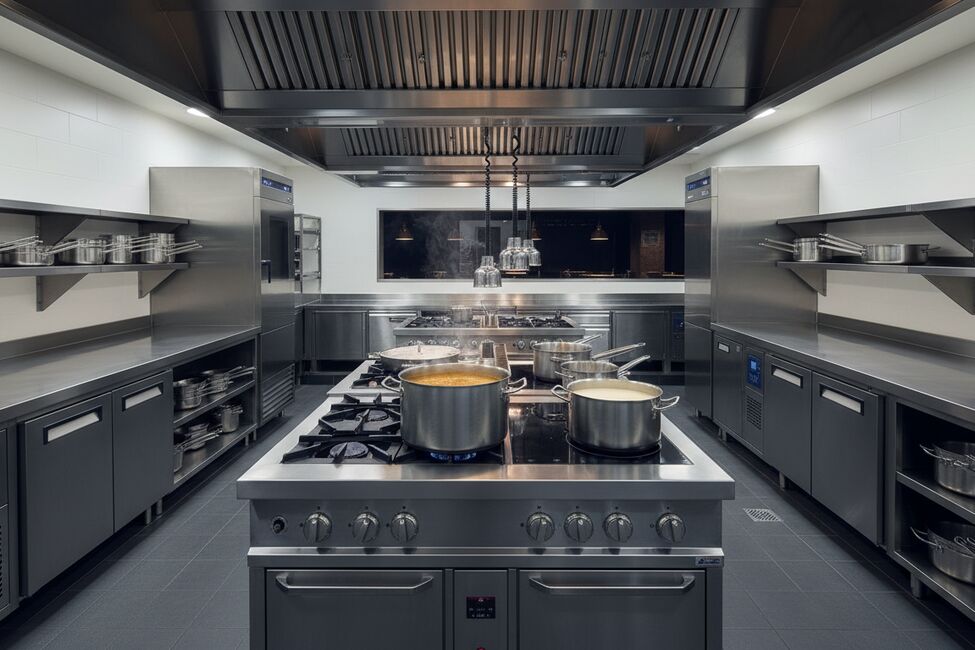

Заземление на кухне: почему это не формальность, а требование безопасности №1
На любой профессиональной кухне есть вещи, которые все видят и ценят: мощная плита, пароконвектомат, линия раздачи. И есть то, что обычно остается «за кадром» — правильно выполненное заземление. На бумаге это выглядит как сухой пункт в проекте: «подключить к заземляющей магистрали». В реальности именно этот пункт определяет, получит ли повар удар током от корпуса котла, загорится ли щит от утечки, выдержит ли кухня проверку надзорных органов и страховой компании.
Заземление — это не формальная галочка в акте ввода, а система, которая каждый день незаметно спасает людей и дорогостоящее оборудование. В этой статье разберем, как устроено заземление на кухне, чем грозит экономия на нем, чего требуют нормы и какие простые действия должен контролировать руководитель, чтобы спать спокойно.
Почему заземление на кухне критично важнее, чем в офисе
Пищеблок — одна из самых неблагоприятных сред для электротехники: высокая влажность, пар, конденсат, металлические корпуса, постоянные мойки и перепады температур. То, что простительно в «сухом» офисе, на кухне может закончиться трагедией.
- Влага и конденсат везде
Пар от котлов, моечные ванны, постоянная мойка полов и стен создают условия, при которых даже небольшая пробоина изоляции быстро превращается в опасную утечку на корпус. - Масса токопроводящих элементов
Столы, ванны, стеллажи, котлы, плиты, сковороды — почти все изготовлено из металла и соединено между собой. При отсутствии правильного заземления любой корпус может оказаться под напряжением. - Постоянный контакт персонала с оборудованием
Повар держится за поручни, опирается на столы, двигает тележки, моет корпуса. Тело человека становится частью цепи, если заземление не работает. - Высокие мощности
Кухонные аппараты потребляют десятки киловатт. Любая неисправность здесь опаснее, чем у настольного компьютера или офисного чайника.
Какие задачи решает заземление на кухне
Заземление — это не только «чтобы не ударило током». Правильно выполненная система берет на себя сразу несколько функций, влияющих и на безопасность, и на бизнес-процессы.
Защита людей от поражения электрическим током
- Снижение напряжения прикосновения
При пробое изоляции ток уходит по контуру защитного проводника, а не через тело человека, дотронувшегося до корпуса. - Быстрое отключение аварийного участка
Автоматы и устройства защитного отключения срабатывают только тогда, когда есть надежный путь тока на землю. Без заземления утечка может «висеть» на корпусе сутками. - Защита в условиях сырости
На мокром полу, в паре и при конденсате сопротивление тела и обуви снижено. Заземление компенсирует рост риска за счет выводящего контура.
Защита оборудования и снижение риска пожаров
- Отвод токов утечки
Незаметные утечки на корпус со временем перегревают проводку, клеммы и контактные группы. При наличии заземления они быстрее выявляются и устраняются. - Стабильная работа автоматики
Современные системы управления, датчики и электронные блоки корректно работают только при наличии правильного опорного потенциала. - Предотвращение скрытых очагов нагрева
Неучтенные пути тока через металлические конструкции (столы, перила, воздуховоды) могут стать причиной пожара. Связка заземления и уставок защиты снижает этот риск.
Соответствие нормам и минимизация юридических рисков
- Соблюдение требований нормативов
Правила устройства электроустановок, санитарные и трудовые нормы прямо предписывают выполнять заземление в помещениях с повышенной опасностью. - Прохождение проверок
Отсутствие или формальный характер заземления — одна из типичных причин предписаний, штрафов и остановки работы пищеблока. - Работа со страховыми компаниями
При пожаре или травме отсутствие документации и замеров по заземлению может стать поводом для отказа в страховой выплате.
Где именно заземление обязательно на кухне
Ответ «везде» звучит правильно, но на практике есть несколько особо критичных зон. Игнорировать их — значит сознательно принимать на себя повышенные риски.
Тепловое оборудование
- Пищеварочные котлы
Котлы имеют большой объем водой, металлический корпус и, как правило, пароводяную рубашку. Любая утечка на корпус без заземления — прямой риск для всех, кто работает рядом, особенно при сливе бульонов и мойке. - Электрические плиты и жарочные шкафы
Конфорки, нагреватели, большая площадь металлических облицовок и постоянный контакт с руками повара. Наличие надежного заземляющего зажима и его соединение с шиной — принципиально важно. - Электросковороды и жарочные поверхности
При наклоне чаши или очистке повар неизбежно опирается на корпус. При отсутствии заземления даже небольшая утечка может привести к травме.
Моечный и заготовочные цеха
- Посудомоечные машины
Комбинация воды, моющих средств, нагревателей и металлического корпуса — идеальная «зона риска». Производители в инструкциях прямо указывают требование обязательного заземления. - Моечные ванны и нейтральные столы
На первый взгляд это просто «железо без проводов». Но в реальности на них попадает вода с растворами, ставятся подключенные аппараты, соприкасаются удлинители и кабели. Система уравнивания потенциалов и заземление конструкций здесь тоже актуальны. - Электромеханическое оборудование
Мясорубки, овощерезки, миксеры и другая техника с металлическими корпусами должны быть подключены через розетки с заземляющим контактом и подключенной защитной шиной.
Распределительные щиты и соединительные коробки
- Вводные и групповые щиты
От правильной организации заземляющих и нулевых шин здесь зависит работа всей системы: отключение при коротком замыкании, работа устройств защитного отключения, отсутствие «блуждающих токов». - Соединительные коробки и клеммные блоки
Именно в этих местах часто возникают плохие контакты и нагрев. Наличие заземляющего проводника снижает риск того, что в случае пробоя корпус какого-то участка проводки окажется под фазой.
Как выглядит правильное заземление с точки зрения пользователя, а не проектировщика
Руководитель и шеф-повар не обязаны знать формулы сопротивления заземляющего устройства. Но есть несколько визуальных и организационных признаков, по которым можно понять, все ли в порядке.
Что можно и нужно проверить самому
- Наличие заземляющих зажимов
На корпусах теплового оборудования должен быть виден специальный знак и клемма (болт с шайбами), к которой подключен желто-зеленый провод. - Целостность проводника
Провод от клеммы корпуса не должен висеть «в воздухе», быть оборванным или просто заткнутым под облицовку. Он должен идти до шины или соединяться с другим защитным проводником через клемму. - Подключение розеток
Розетки в кухонных зонах должны быть с контактами защитного заземления, а не «двухштырьковые». Запрет на переходники с отломанным контактом заземления — правило №1. - Документация и замеры
У обслуживающей организации или энергетика должны быть протоколы измерения сопротивления изоляции и проверки заземляющего устройства. Отсутствие таких документов — тревожный сигнал.
Типичные ошибки при заземлении кухонного оборудования
Проблема заземления в том, что оно либо есть и работает, либо кажется, что все в порядке — до первой аварийной ситуации. Ниже — ошибки, которые регулярно встречаются на практике.
Ошибки на этапе монтажа
- «Экономия» на защитном проводнике
Подключили фазу и ноль, и так «завелось». Защитный проводник забыли, не протянули или оставили болт без кабеля. - Подключение только на одном конце
Провод к заземляющему зажиму прикручен, но второй конец не доведен до шины — получается декоративное, а не рабочее заземление. - Соединение кусков проводов скрутками
Вместо цельного кабеля используется несколько отрезков, соединенных скрутками без клемм и пайки. В месте плохого контакта провод может банально отгореть. - Ориентация только на краску и плитку
Считается, что окрашенный или облицованный плиткой пол «сам по себе изолирует». В сыром помещении это не спасает от поражения током.
Ошибки при эксплуатации и ремонте
- Сняли провод ради удобства
При ремонте или перемещении аппарата провод заземления мешает, его отвинтили и не вернули на место. Через полгода никто уже не помнит, где он был. - Самодельные удлинители без третьего контакта
Из-за нехватки розеток в ход идут удлинители, сделанные «на коленке» из кабеля и вилки без заземления. Через них подключают весьма мощные аппараты. - Подключение к батареям и водопроводу
Один из самых опасных «лайфхаков» — использовать трубы как «землю». Это создаёт неконтролируемые пути тока через все здание. - Игнорирование повреждений
Порванная изоляция на желто-зеленом проводе, подгоревший контакт, искрение при включении — все это списывается на «мелочи», хотя это уже красные флажки.
Требования к заземлению глазами норм и инструкций
Каждый производитель серьезного кухонного оборудования в паспорте и инструкции прописывает: «Обязательно заземление в соответствии с действующими нормами». В сервисной документации к тепловым аппаратам, моечным машинам, котлам и сковородам отдельно выделен раздел по проверке защитного заземления.
Что обычно требуют инструкции и сервисные регламенты
- Обязательное подключение к заземляющей магистрали
Котлы, плиты, сковороды, шкафы, посудомоечные машины должны иметь соединение с заземляющей шиной или нулевым защитным проводником. - Периодические проверки
Не реже одного раза в год предписывается измерять сопротивление между заземляющим зажимом и металлическими частями корпуса, а также контролировать сопротивление изоляции. - Отметки о проверке
Результаты измерений должны фиксироваться в паспортах оборудования или отдельных журналах, с указанием даты и ответственного лица. - Квалификация персонала
К выполнению регламентного обслуживания и ремонта допускаются только специалисты с подтвержденной группой по электробезопасности.
Как связаны заземление, автоматические выключатели и устройства защитного отключения
Многие думают, что если на кухне стоят автоматы и устройства защитного отключения, то они «сделают все сами». Но и автоматы, и УЗО рассчитывают на то, что ток в аварии пойдет по правильному пути — через заземляющий проводник.
Роль заземления в работе защитных устройств
- Создание пути для тока короткого замыкания
Без заземления при пробое на корпус ток может быть недостаточным для срабатывания автомата, и он просто «не увидит» проблему. - Корректная работа УЗО
Устройства защитного отключения сравнивают токи в фазе и нуле. Если утечка уходит через землю, а не «гуляет» по корпусу, УЗО быстрее и надежнее отключает аварийный участок. - Избежание «ложных срабатываний»
Когда заземление сделано хаотично (через трубы, частичные соединения), УЗО может срабатывать без видимой причины. Это не «каприз автоматики», а признак неправильных путей тока.
Сводные ориентиры для контроля заземления на кухне
Ниже — таблица с основными пунктами, о которых стоит помнить руководителю или шеф-повару. Это не замена техническому регламенту, а чек-лист, помогающий задать правильные вопросы энергетикам и монтажникам.
| Зона кухни | Краткое описание особенностей условий эксплуатации (влажность, наличие воды, контакт с персоналом, тип используемого оборудования) |
| Критичные точки заземления | Перечень аппаратов и конструкций, к которым нужно обеспечить надежное подключение защитного проводника |
| Что можно проверить визуально | Признаки исправного подключения, которые заметны без приборов (наличие клемм, проводов, маркировки) |
| Что должен контролировать специалист | Перечень измерений и проверок, выполняемых с помощью приборов и оформляемых протоколами |
| Типичные риски при нарушении | Возможные последствия: поражение током, выход из строя техники, пожары, остановка работы цеха и претензии надзорных органов |
Практический алгоритм для руководителя: что сделать уже сейчас
Даже если вы не специалист по электронике, вы можете запустить процесс наведения порядка в системе заземления на своей кухне. Для этого не нужно самостоятельно лезть в щиты — достаточно задать правильные вопросы и организовать проверки.
Пошаговый план действий
- Провести визуальный обход кухонь
Просмотрите корпуса основных аппаратов: есть ли клеммы заземления, подключены ли к ним провода, нет ли явно болтающихся или оборванных жил. - Проверить состояние розеток и удлинителей
Удостоверьтесь, что в «мокрых» и производственных зонах нет розеток и удлинителей без контакта защитного заземления. - Запросить у ответственного документацию
Попросите протоколы последних измерений сопротивления изоляции и заземляющих соединений. Если их нет — это повод планировать проверку. - Определить ответственного за электробезопасность
На предприятии должен быть назначен специалист или сервисная организация, в чью зону ответственности входит состояние электрических сетей и защитных систем. - Организовать периодический контроль
Включите в годовой план обслуживания пункт по проверке заземления и оформлению протоколов для всех ключевых участков кухонь. - Провести инструктаж персонала
Объясните поварам и мойщикам, что нельзя снимать провода заземления, подключать мощные аппараты через самодельные удлинители и использовать трубы как «землю».
Вывод: заземление — это не провод «на всякий случай», а основа безопасной кухни
Заземление на профессиональной кухне — это невидимый фундамент безопасности. От того, насколько аккуратно и грамотно оно выполнено, зависит жизнь людей, сохранность оборудования и устойчивость бизнеса. Можно долго выбирать модели плит и котлов, спорить о типах нагревателей и материалах столешниц, но если защитный проводник не доведен до корпуса, все эти дискуссии теряют смысл.
Хорошая новость в том, что наведение порядка в системе заземления не требует радикальной перестройки кухни. Это последовательная работа: аудит, исправление ошибок монтажа, регулярные измерения и простая дисциплина персонала. Зато результат — это кухня, где персонал уверенно работает среди мощных электроприборов, а руководитель знает, что сделал все, чтобы минимизировать риски.
